Síťový měřicí systém je primárně navržen k měření v oborech, kde je zapotřebí zjišťovat statické i dynamické namáhání konstrukcí (strojírenství, stavebnictví, výzkum). Lze jej ale využít kdekoli, kde je možné měřit pomocí tenzometrů, tenzometrických siloměrů, odporových snímačů (potenciometrů) či napěťových signálů získaných jiným způsobem. Měřicí systém je distribuovaný. To znamená, že jednotlivé moduly (zesilovače) mohou být umístěny blízko zdroje signálu a sbíraná data z těchto modulů putují do nadřazeného systému již v digitální formě. Tímto způsobem je možné omezit vliv elektrického rušení, teploty, délky kabelů a také to může zjednodušit instalaci vlastního měření.

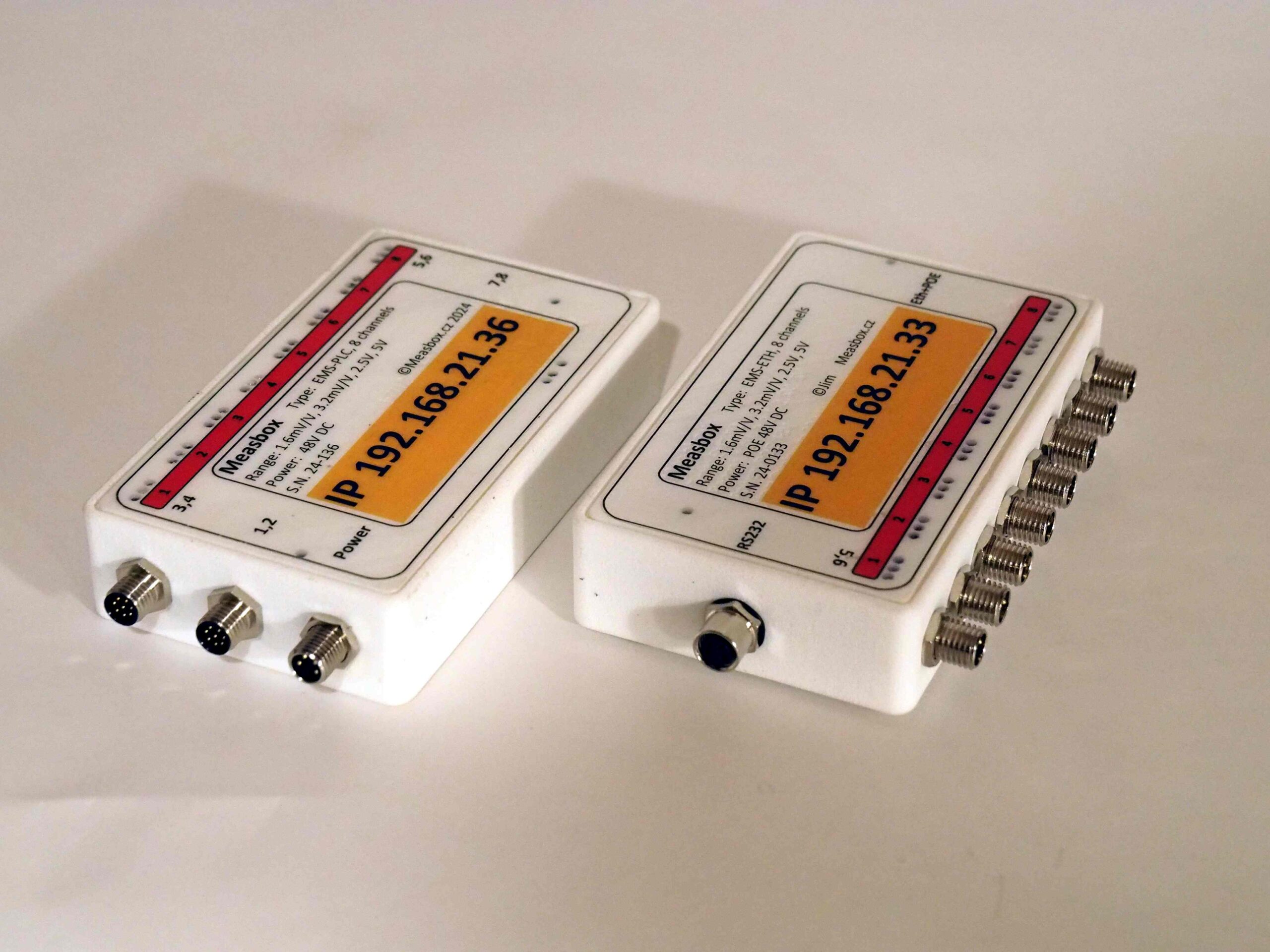

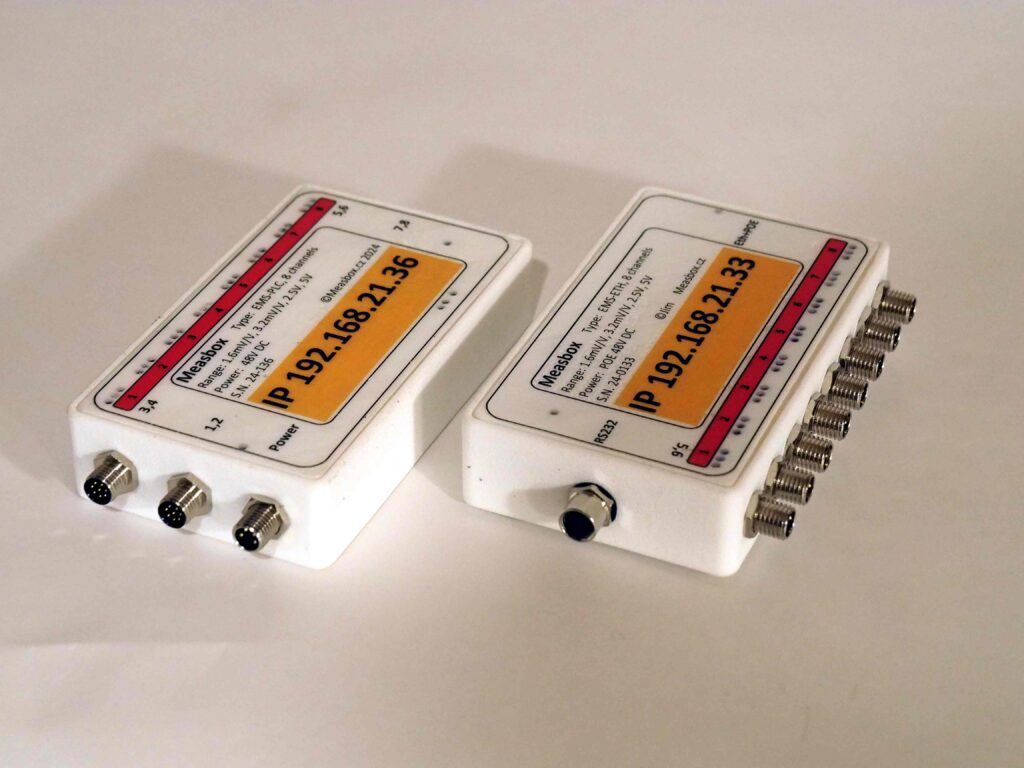

Základem systému jsou měřicí moduly Measbox EMS-ETH a EMS-PLC a měřicí software – program ADclient (MS Windows). Komunikace je založena na standardním protokolu TCP/IP (IPv4) v rámci lokální počítačové sítě (LAN). Moduly jsou určeny k měření el. signálů milivoltové úrovně (tenzometry, tenzometrické siloměry, váhy, příp. teploměry Pt100) a k měření napěťových signálů v rozsahu 0 až 5 V (např. potenciometrické snímače, snímače zrychlení). Vzorkovací frekvence je nastavitelná od 4000 do16000 samplů/s na kanál. Každý modul má 8 diferenciálních analogových vstupů. Každý vstup má 4 rozsahy (2 milivoltové a 2 voltové). Typický příkon modulů je 2 až 4 W a proto je systém vhodný i pro bateriové napájení.

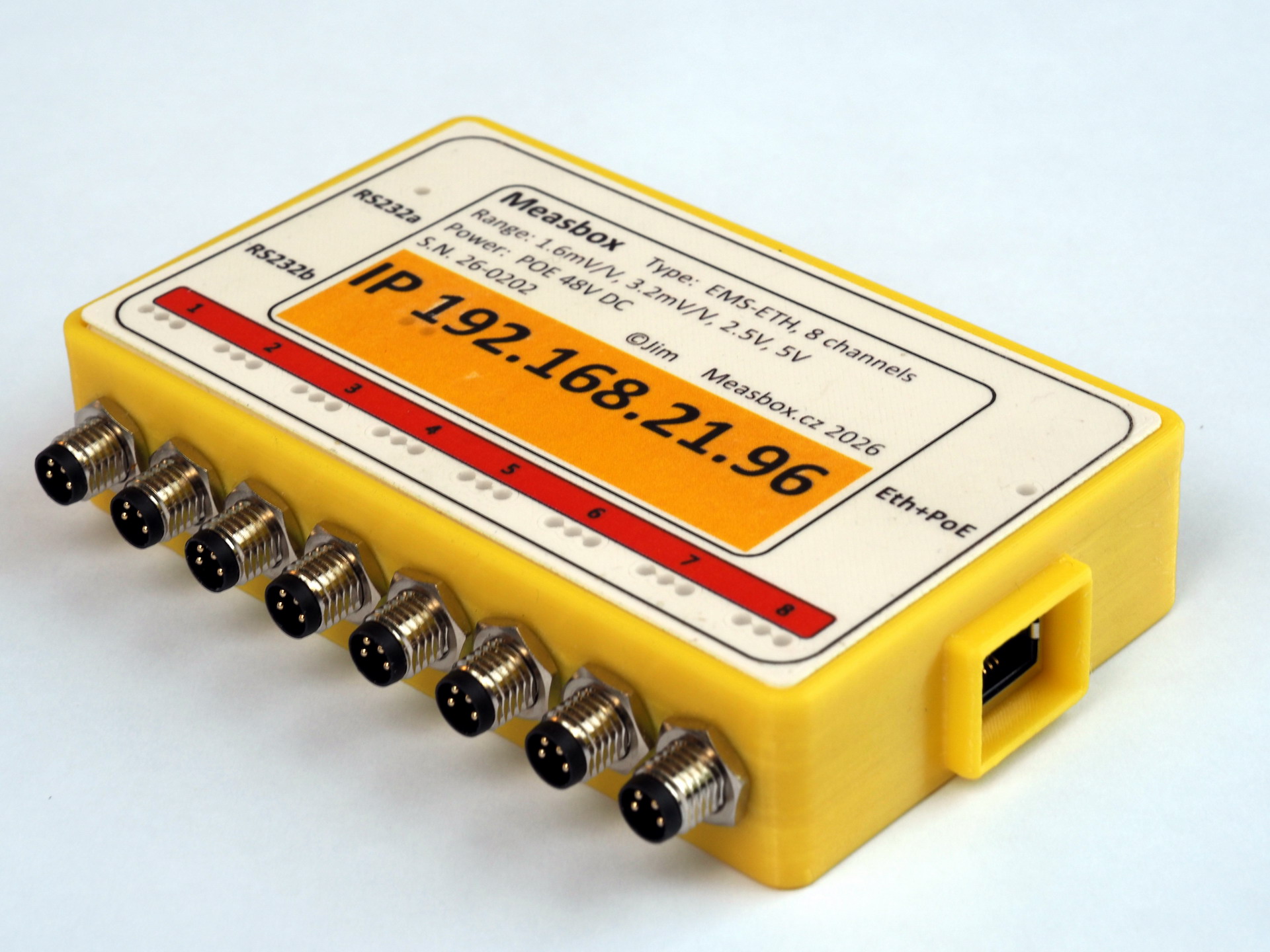

Moduly EMS-ETH se připojují standardním Ethernetovým kabelem a jsou napájeny pomocí POE (Power Over Ethernet IEEE802.3af). Maximální délka Ethernetových kabelů v rámci jednoho switche je normou omezena na 100 m. Toto omezení lze obejít spojením optickým kabelem. Moduly lze také zapojit do existující lokální sítě (LAN), pokud switche poskytují POE napájení, nebo se napájení modulů vyřeší jiným způsobem. Moduly EMS-ETH mají navíc 2 digitální vstupy sériové linky RS232 pro vybrané typy snímačů (GPS, tlakové snímače, inklinoměry, anemometr a pod.) Vzorkovací frekvence sériového vstupu je 100 Hz.

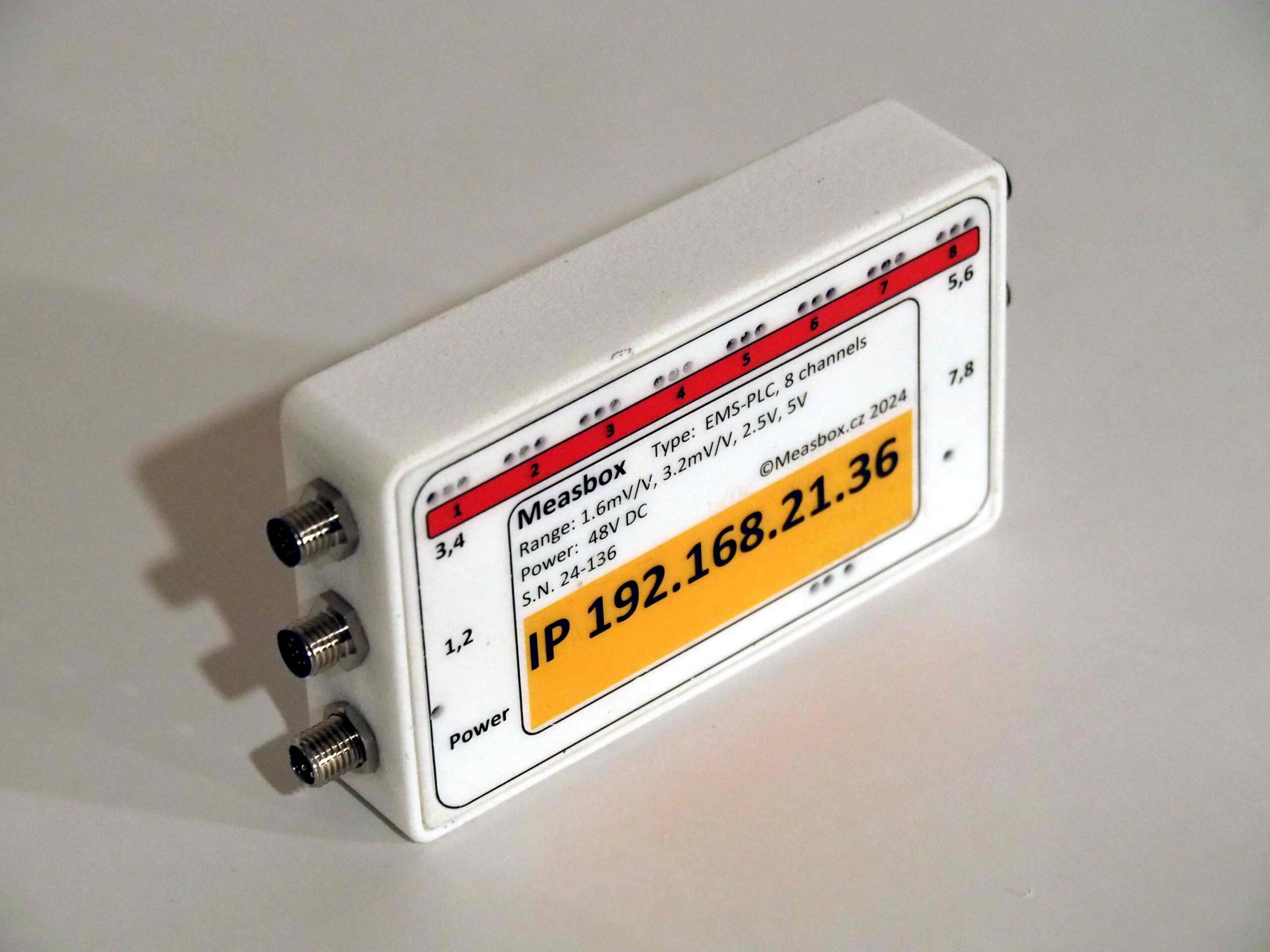

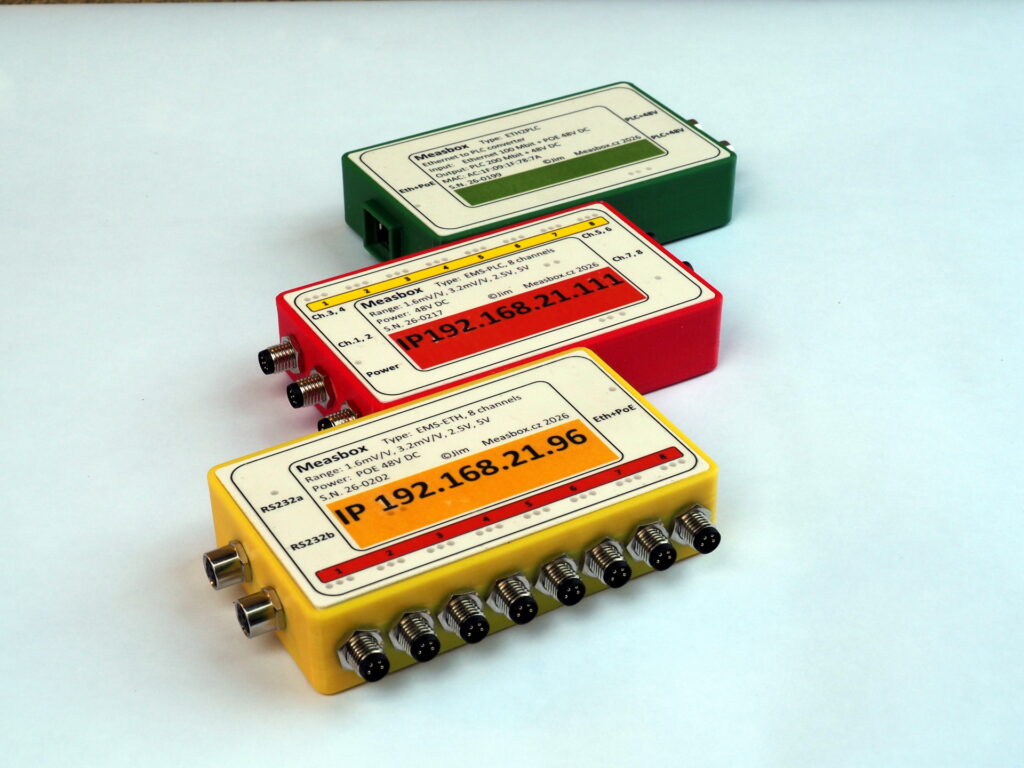

Moduly EMS-PLC mají napájení a přenos dat dvouvodičové (dvoulinka nebo koax, 48-57V DC, PLC IEEE 1901). Tyto moduly nemají sériový vstup a k jejich připojení do systému je nutný převodník ETH2PLC. .
Nastavení měřicích modulů a vlastní měření se provádí programem ADclient, který umožňuje nahrávání, on-line matematické zpracování, zobrazení a případně i tisk zpracovaných signálů. Program může současně zpracovávat data z max. 32 modulů (t.j cca 250 měřených kanálů). Off-line vyhodnocení naměřených dat je možné programem ADanal, nebo jiným komerčním produktem. Formát nahrávaných dat je otevřený.

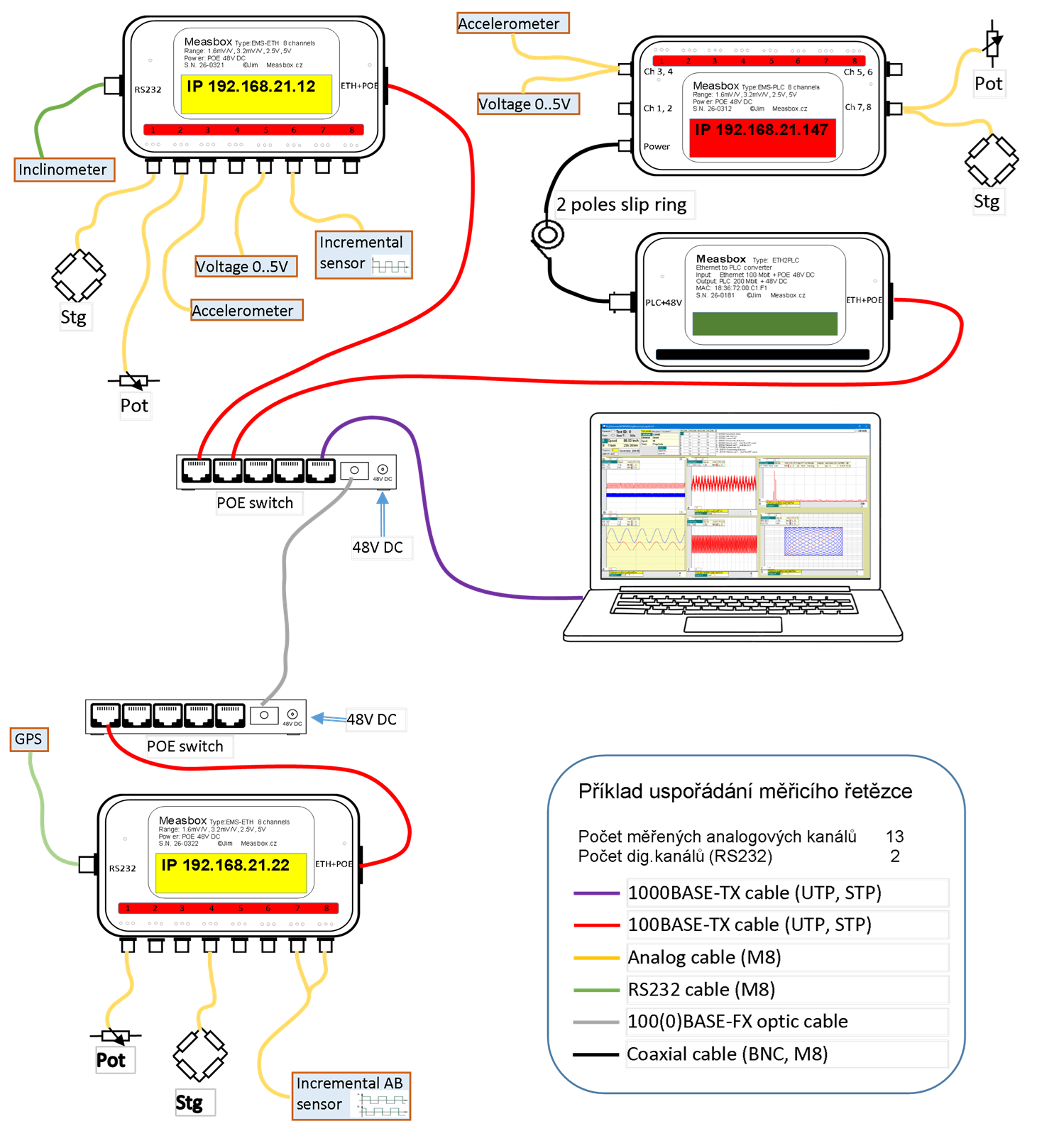

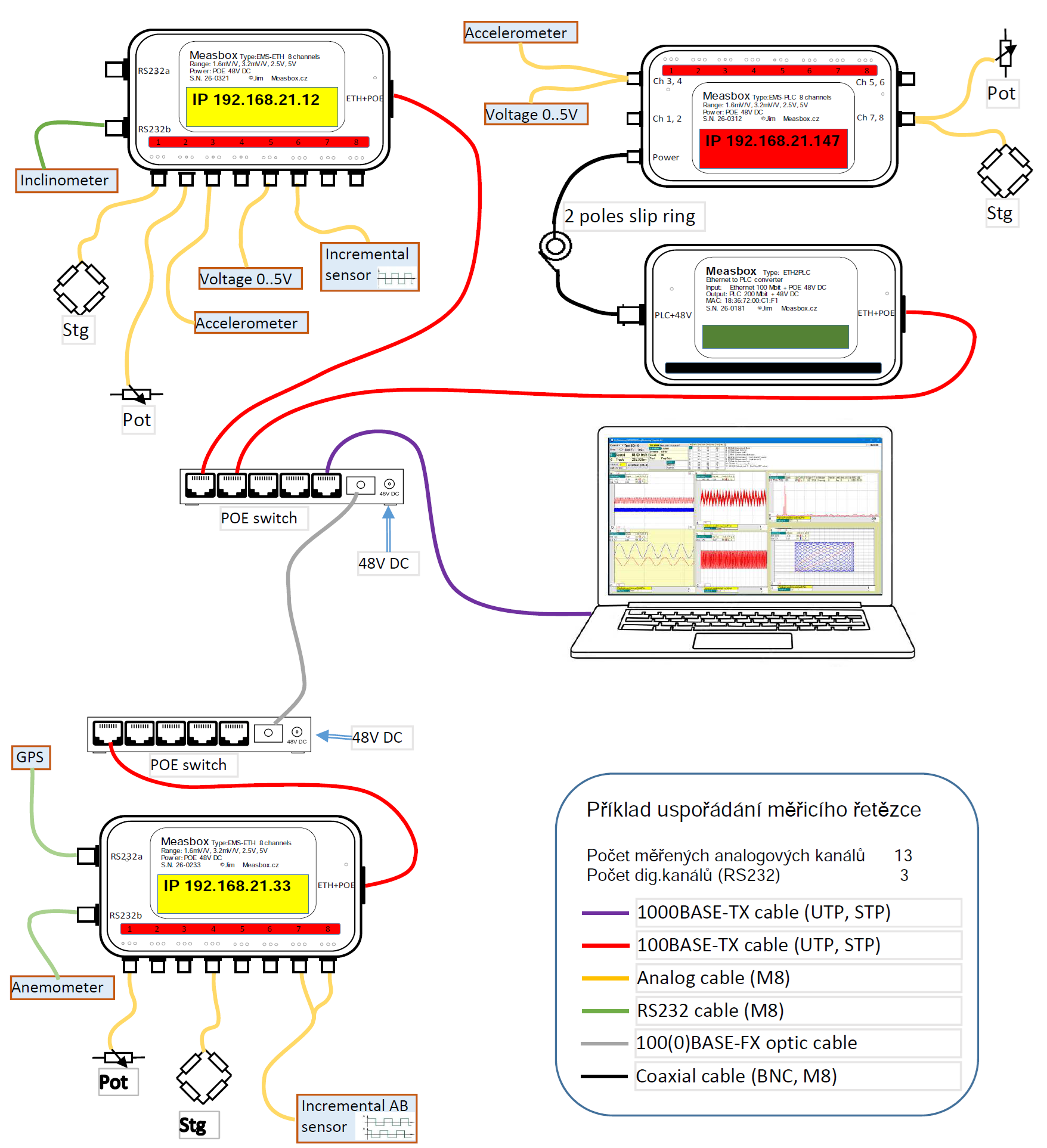

Příklad uspořádání síťového měřicího systému:
